اگر در انتخاب سطح مقطع کابل بر شانس تکیه کنید و یا بر اساس حدس و یا فقط توجه به قیمت خرید کنید در آینده با مشکلات بسیاری از جمله داغ شدن کابل، افت ولتاژ، آسیب دیدن تجهیزات و یا حتی آتشسوزی مواجه خواهید شد! سطح مقطع کابل برق یکی از مهمترین معیارها در انتخاب کابل است و باید متناسب با جریان، طول مسیر و شرایط نصب تعیین شود. در این محتوا بررسی میکنیم سطح مقطع کابل چیست، چرا انتخاب درست آن اهمیت دارد و چگونه میتوان مناسبترین گزینه را برای هر پروژه انتخاب کرد.
سطح مقطع کابل برق چیست؟
سطح مقطع کابل برق به مساحت هادی داخلی کابل گفته میشود و با واحد میلیمتر مربع (mm²) بیان میشود. این مقدار مشخص میکند کابل چه میزان جریان را میتواند بدون افزایش بیش از حد دما از خود عبور دهد.
هرچه سطح مقطع بزرگتر باشد، مقاومت الکتریکی کابل کمتر شده و جریان بیشتری را با افت ولتاژ کمتر منتقل میکند. البته این موضوع به معنای انتخاب بزرگترین کابل نیست زیرا انتخاب بیش از حد نیاز نیز هزینه اجرای پروژه را افزایش میدهد. به همین دلیل انتخاب سطح مقطع باید بر اساس شرایط واقعی پروژه و نه صرفا قیمت یا ابعاد کابل انجام شود.
دلیل اهمیت انتخاب سطح مقطع مناسب
انتخاب صحیح سطح مقطع علاوه بر افزایش ایمنی بر روی عملکرد کل سیستم برق نیز تاثیر مستقیم دارد. اگر این مقدار کمتر یا بیشتر از نیاز پروژه باشد، مشکلات فنی و اقتصادی مختلفی ایجاد میشود.
مهمترین مزایای انتخاب صحیح سطح مقطع کابل را در جدول زیر آوردهایم:
|
مزیت انتخاب سطح مقطع مناسب |
توضیحات |
|
جلوگیری از افزایش دمای کابل |
از داغ شدن بیش از حد کابل و آسیب دیدن عایق جلوگیری میکند. |
|
کاهش افت ولتاژ |
ولتاژ را با کمترین افت به تجهیزات منتقل کرده و عملکرد آنها را حفظ میکند. |
|
افزایش طول عمر کابل |
فشار حرارتی و الکتریکی را کاهش داده و عمر مفید کابل را بیشتر میکند. |
|
محافظت از تجهیزات برقی |
احتمال آسیب به موتور، تابلو برق و سایر تجهیزات را کاهش میدهد. |
|
کاهش هزینههای تعمیر و نگهداری |
از خرابیهای زودهنگام و هزینههای ناشی از تعویض کابل جلوگیری میکند. |
|
بهبود راندمان انتقال انرژی |
انرژی را با تلفات کمتر منتقل کرده و بهرهوری سیستم را افزایش میدهد. |
در بسیاری از پروژههای صنعتی هزینهای که برای انتخاب کابل مناسب پرداخت میشود در مقایسه با هزینههای ناشی از خرابی تجهیزات یا تعویض کابل بسیار ناچیز است.
پیامدهای انتخاب کابل با سطح مقطع کمتر از نیاز
یکی از رایجترین اشتباهات در اجرای تاسیسات برقی استفاده از کابلی است که ظرفیت عبور جریان موردنیاز را ندارد. در این شرایط جریان بیشتر از توان کابل بوده و به مرور باعث افزایش دمای هادی میشود.
مهمترین پیامدهای این اشتباه را در ادامه آوردهایم:
-
افزایش دمای کابل و آسیب دیدن عایق
-
افت ولتاژ و کاهش عملکرد تجهیزات
-
فرسودگی زودهنگام کابل
-
افزایش هزینههای تعمیر و تعویض
-
افزایش احتمال اتصال کوتاه و آتشسوزی
-
ایجاد خطر برای افراد و تجهیزات
در نظر داشته باشید انتخاب سطح مقطع بزرگتر از نیاز نیز اگرچه از نظر ایمنی مشکل جدی ایجاد نمیکند اما هزینه خرید و اجرای پروژه را بدون دلیل افزایش خواهد داد.
تاثیر سطح مقطع نامناسب در داغ شدن و قطعی سیم برق

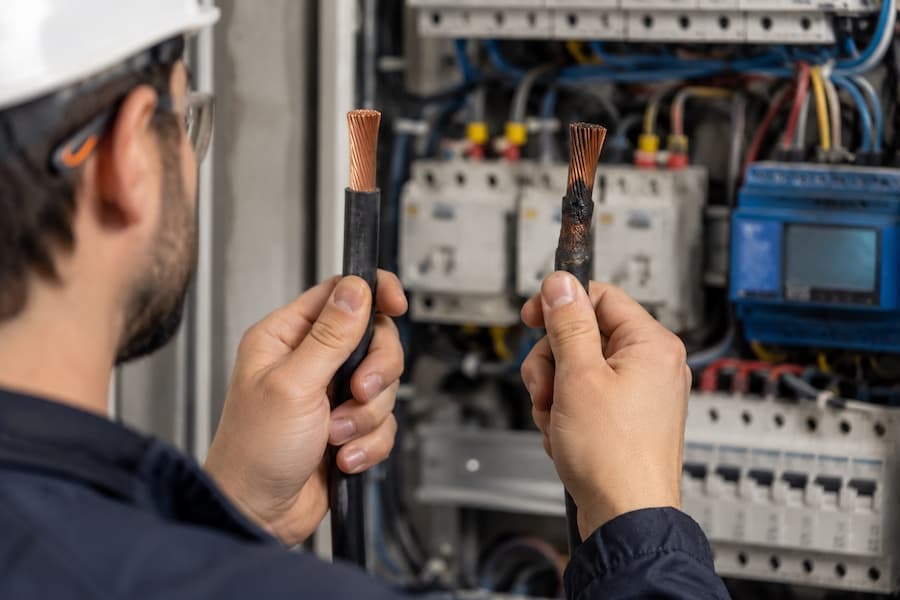

یکی از نخستین نشانههای انتخاب اشتباه سطح مقطع، داغ شدن غیرعادی کابل است. افزایش دما باعث آسیب تدریجی عایق شده و در نهایت احتمال اتصال کوتاه یا قطع شدن مدار را افزایش میدهد.
بسیاری از افراد هنگام بروز این مشکل تصور میکنند کیفیت کابل پایین بوده است. در حالی که در بسیاری از موارد علت اصلی انتخاب نادرست سطح مقطع یا در نظر نگرفتن جریان مصرفی مدار است. به همین دلیل قبل از تعویض کابل یا تجهیزات بهتر است علت قطعی سیم برق را به درستی بررسی کنید. گاهی علت قطعی سیم برق داغ شدن بیش از حد کابل و گاهی افت ولتاژ، شل بودن اتصالات، فرسودگی عایق یا حتی اجرای غیراستاندارد کابلکشی است. اگر این عوامل به درستی شناسایی نشوند حتی با تعویض کابل نیز احتمال تکرار مشکل وجود دارد.
چطور سطح مقطع مناسب کابل را انتخاب کنیم؟
انتخاب سطح مقطع مناسب تنها با دانستن توان مصرفی انجام نمیشود و باید چند عامل مهم را به صورت همزمان بررسی کرد.
مهمترین معیارهای انتخاب و دلیل اهمیت آنها را در ادامه آوردهایم:
|
معیار |
چرا اهمیت دارد؟ |
|
جریان عبوری |
سطح مقطع کابل باید متناسب با میزان جریان انتخاب شود تا کابل بیش از حد داغ نشود و بتواند جریان را به صورت ایمن منتقل کند. |
|
طول مسیر |
هرچه طول کابل بیشتر باشد، احتمال افت ولتاژ افزایش مییابد و ممکن است عملکرد تجهیزات تحت تاثیر قرار بگیرد. |
|
شرایط محیطی |
دما، رطوبت، مواد شیمیایی و محل نصب کابل در انتخاب نوع عایق و روکش مناسب نقش مهمی دارند. |
|
نوع جریان (AC یا DC) |
نوع جریان بر میزان افت ولتاژ و عملکرد کابل تاثیر میگذارد و باید هنگام انتخاب کابل در نظر گرفته شود. |
|
جنس هادی |
هادیهای مسی و آلومینیومی از نظر رسانایی، مقاومت و قیمت تفاوت دارند و هر کدام برای شرایط خاصی مناسب هستند. |
|
استانداردهای کابل |
اگر کابلهای دارای استاندارد معتبر استفاده شود، خیالتان از ایمنی بیشتر و عملکرد کارآمد سیستم برق راحت میشود. |
|
دمای محیط |
اگر دمای محیط بالا باشد، باید کابلی انتخاب کنید که بدون آسیب دیدن در آن شرایط کار کند. |
همچنین اگر کابل در محیطهای مرطوب، فضای باز یا مجاورت مواد شیمیایی نصب میشود، نوع روکش و شرایط نصب نیز در انتخاب سطح مقطع و نوع کابل مهم هستند.
جمعبندی
سطح مقطع کابل برق یکی از مهمترین عوامل در ایمنی و عملکرد سیستمهای برقی است. انتخاب سطح مقطع کمتر از نیاز باعث افزایش دما، افت ولتاژ، آسیب به تجهیزات و حتی آتشسوزی میشود. در حالی که انتخاب بیش از حد نیاز نیز هزینه اجرای پروژه را افزایش میدهد. بررسی جریان مصرفی، طول مسیر، شرایط محیطی، نوع هادی و استانداردهای کابل به شما کمک میکند کابلی متناسب با نیاز پروژه انتخاب کنید و از هزینههای ناشی از خرابی و تعمیرات در آینده جلوگیری نمایید.
