در کارخانه‌هایی که چیلر، کندانسور یا خطوط تزریق پلاستیک دارند، گرمای اضافی هر روز باید جایی دفع شود. برج خنک کننده مدار باز یکی از اقتصادی‌ترین و رایج‌ترین راه‌ها برای این کار است. اما عملکرد این برج فقط به فن و پکینگ بستگی ندارد؛ کیفیت آب مدار و برنامه تصفیه شیمیایی آن هم نقش تعیین‌کننده‌ای دارد. در این مطلب هم اصول کار را مرور می‌کنیم و هم می‌بینیم چرا مواد شیمیایی تصفیه آب برای این تجهیز مهم‌اند.

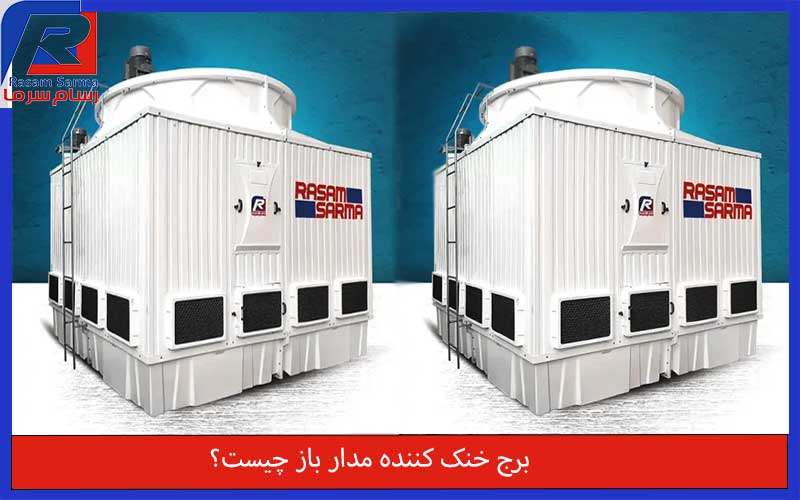

برج خنک کننده مدار باز چیست؟
در برج خنک کننده مدار باز (Open Circuit Cooling Tower)، آب گرم فرآیند مستقیماً با هوای محیط تماس پیدا می‌کند. بخشی از آب تبخیر می‌شود و گرمای نهان تبخیر، حرارت را از باقی‌مانده آب می‌گیرد. آب خنک‌شده در حوضچه پایین جمع می‌شود و به مدار برمی‌گردد.
به همین دلیل به آن «مدار باز» می‌گویند. تماس مستقیم، بازده حرارتی بالا و هزینه ساخت کمتر می‌دهد، ولی آب را در معرض گرد و غبار، اکسیژن و میکروارگانیسم‌ها هم قرار می‌دهد.
اصول عملکرد برج خنک کننده مدار باز در شش گام
- آب گرم از کندانسور یا مبدل حرارتی با پمپ به بالای برج می‌رود.
- نازل‌ها یا سیستم آب‌پخش‌کن آب را روی پکینگ می‌پاشند.
- پکینگ آب را به لایه‌های نازک تبدیل می‌کند و سطح تماس با هوا را زیاد می‌کند.
- فن هوا را از میان پکینگ عبور می‌دهد و بخشی از آب تبخیر می‌شود.
- قطره‌گیر از خروج قطرات آب همراه هوا جلوگیری می‌کند.
- آب خنک در حوضچه جمع و به مدار برگردانده می‌شود.
آب در این برج هرگز از دمای مرطوب (Wet Bulb) هوای محیط پایین‌تر نمی‌رود؛ این حد نظری خنک‌سازی است.
اجزای اصلی برج خنک کننده مدار باز
- بدنه: فایبرگلاس (FRP) یا ورق گالوانیزه؛ جنس بدنه روی مقاومت به خوردگی و عمر برج اثر دارد.
- پکینگ: نوع فیلمی بازده بالاتر دارد ولی به کیفیت آب حساس است؛ نت اسپلش برای آب‌های کدر یا رسوب‌زا مناسب‌تر است.
- نازل و آب‌پخش‌کن: توزیع یکنواخت آب را بر عهده دارند و گرفتگی‌شان رایج‌ترین دلیل افت عملکرد است.
- فن، موتور و کاهنده دور: تأمین هوا و انتقال قدرت؛ نیازمند روغن‌کاری و بازرسی دوره‌ای.
- قطره‌گیر: اتلاف آب و پراکنده شدن قطرات حاوی مواد شیمیایی را کم می‌کند.
- حوضچه و شیرآلات: شناور، آب جبرانی، سرریز و شیر بلودان.

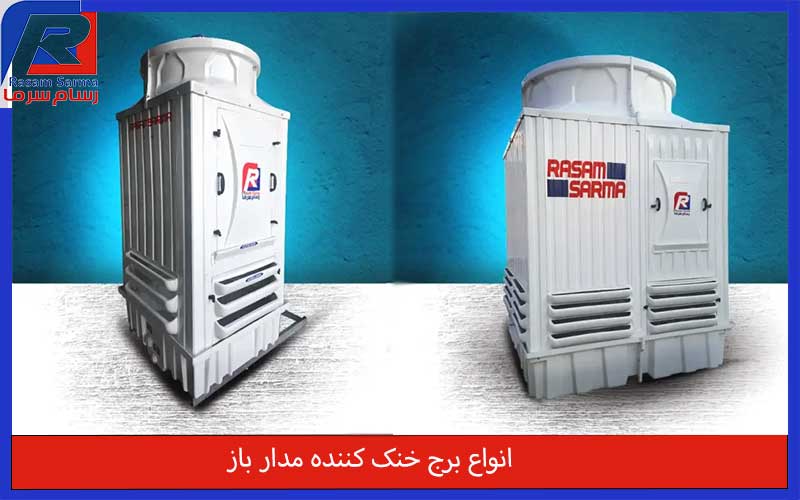

انواع برج خنک کننده مدار باز
بر اساس جریان: در جریان مخالف (Counterflow) هوا و آب خلاف هم حرکت می‌کنند و فضای کمتری لازم است؛ در جریان متقاطع (Crossflow) هوا افقی عبور می‌کند و دسترسی برای سرویس راحت‌تر است.
بر اساس فن: مکشی (Induced Draft) رایج‌ترین حالت در صنایع است و در دمشی (Forced Draft) فن در پایین برج قرار دارد.
بر اساس شکل: مدل مکعبی برای نصب ردیفی و ظرفیت‌های بالا و مدل مدور (بطری‌شکل) برای ظرفیت‌های کوچک و متوسط مناسب است.
تصفیه آب برج خنک کننده مدار باز؛ چرا مواد شیمیایی مهم هستند؟
در برج مدار باز، آب مدام تبخیر می‌شود و املاح باقی‌مانده در آب غلیظ‌تر می‌شوند. همراه با ورود گرد و غبار و اکسیژن از هوا، سه مشکل اصلی پیش می‌آید
مشکلات رایج آب در برج خنک‌کننده
آب برج خنک‌کننده به‌دلیل تبخیر مداوم و تماس با هوا، در طول زمان سه مشکل اصلی پیدا می‌کند: رسوب، خوردگی و رشد میکروبی. هر کدام علت و پیامد مشخصی دارد.
رسوب
با تبخیر آب، املاح محلول مثل کلسیم و منیزیم در مدار باقی می‌مانند و غلظتشان بالا می‌رود. این املاح به‌تدریج روی پکینگ و نازل‌ها می‌نشینند و آن‌ها را می‌پوشانند. نتیجه، افت انتقال حرارت و کاهش راندمان برج است.
خوردگی
وجود اکسیژن محلول در آب و نامناسب بودن pH باعث خوردگی می‌شود. این مشکل به لوله‌ها، مبدل‌های حرارتی و قطعات فلزی آسیب می‌زند و می‌تواند هزینه‌ی تعمیر و تعویض بالایی به همراه داشته باشد.
رشد میکروبی
دمای مناسب آب و وجود مواد مغذی در آن، محیط ایده‌آلی برای رشد میکروارگانیسم‌ها فراهم می‌کند. پیامد آن تشکیل لجن و جلبک است و در شرایط کنترل‌نشده، خطر رشد باکتری‌هایی مثل لژیونلا هم وجود دارد که برای سلامت افراد خطرناک است.
برای کنترل این مشکلات معمولاً ترکیبی از این اقدامات استفاده می‌شود:
- مواد ضد رسوب برای جلوگیری از رسوب‌گذاری املاح
- مواد ضد خوردگی برای محافظت از سطوح فلزی
- بیوسایدها (ضدعفونی‌کننده‌ها) برای کنترل میکروب و جلبک
- تنظیم pH با اسید یا قلیا، متناسب با آنالیز آب
- بلودان کنترل‌شده برای تخلیه بخشی از آب غلیظ‌شده و جایگزینی با آب جبرانی
نوع و دوز این مواد باید بر اساس آنالیز آب جبرانی و توصیه سازنده یا مشاور تصفیه آب تعیین شود. مصرف بیش‌ازحد یا ترکیب نادرست مواد، می‌تواند به خود برج و محیط آسیب بزند. همچنین هنگام کار با مواد شیمیایی، رعایت ایمنی و استفاده از تجهیزات حفاظتی ضروری است.
چگونه ظرفیت و تناژ برج را انتخاب کنیم؟
قبل از خرید، این اطلاعات را آماده کنید:
- بار حرارتی که باید دفع شود (کیلووات یا تن تبرید)
- دبی آب مدار (مترمکعب بر ساعت)
- دمای آب ورودی و خروجی (Range)
- دمای مرطوب طراحی بر اساس اقلیم محل نصب
- Approach یا اختلاف با دمای مرطوب؛ هرچه کمتر باشد، برج بزرگ‌تر و گران‌تر می‌شود
- کیفیت آب جبرانی (سختی و TDS)
- فضای نصب و محدودیت‌های صدا و ارتفاع
برای پروژه‌های صنعتی بهتر است محاسبه ظرفیت با داده‌های واقعی فرآیند و بر اساس بدترین شرایط تابستان انجام شود.
برج خنک‌کننده مدار باز یا مدار بسته؟
یکی از مهم‌ترین تصمیم‌ها هنگام خرید برج خنک‌کننده، انتخاب بین مدار باز و مدار بسته است. این دو نوع از نظر نحوه‌ی کار، هزینه و نگهداری با هم تفاوت دارند و انتخاب درست به نوع سیال و کاربرد شما بستگی دارد.
تماس آب فرآیند با هوا
در برج مدار باز، آب فرآیند مستقیماً با هوا تماس پیدا می‌کند و خنک‌سازی از همین راه انجام می‌شود. در برج مدار بسته، سیال فرآیند داخل کویل جریان دارد و هیچ‌گاه با هوا در تماس نیست؛ فقط آب اسپری‌شده روی سطح کویل با هوا تبادل حرارت می‌کند.
هزینه اولیه
برج مدار باز هزینه‌ی اولیه‌ی کمتری دارد، اما برج مدار بسته به‌دلیل داشتن کویل، پمپ اسپری و تجهیزات بیشتر، گران‌تر تمام می‌شود.
آلودگی سیال فرآیند
در مدار باز، چون سیال در معرض هوا قرار می‌گیرد، گرد و غبار، جلبک و آلودگی‌های محیطی می‌توانند وارد آن شوند. در مدار بسته، سیال داخل کویل محافظت‌شده است و احتمال آلودگی بسیار کم است.
نیاز به تصفیه آب
مدار باز به تصفیه‌ی آب بیشتری نیاز دارد، چون کل آب مدار در تماس با هوا رسوب و آلودگی تولید می‌کند. در مدار بسته نیاز به تصفیه کمتر است، هرچند آب اسپری روی کویل هم باید از نظر رسوب کنترل شود.
کاربردها
برج مدار باز برای چیلرها، کندانسورها و صنایع عمومی گزینه‌ی مناسبی است. برج مدار بسته برای سیالات حساس یا گران‌قیمت، کوره‌های القایی و کاربردهایی که نباید سیال فرآیند آلوده شود، انتخاب بهتری است.
چک‌لیست نگهداری از برج خنک کننده مدار باز
- بازدید ماهانه نازل‌ها و پکینگ برای گرفتگی و رسوب
- کنترل منظم pH، سختی و هدایت الکتریکی آب
- روغن‌کاری و بررسی ارتعاش موتور و کاهنده دور
- بازرسی قطره‌گیر و تعویض قطعات فرسوده
- ضدعفونی منظم برای پیشگیری از رشد لژیونلا
- تمیزکاری حوضچه حداقل یک بار در سال
سوالات متداول
برج خنک کننده مدار باز برای چه صنایعی مناسب است؟ برای سیستم‌های چیلر و کندانسور، صنایع پلاستیک، پتروشیمی، فولاد و ساختمان‌های تجاری بزرگ که به خنک‌سازی اقتصادی نیاز دارند.
آیا آب این برج باید تصفیه شود؟ بله. تماس مستقیم با هوا باعث رسوب، خوردگی و رشد میکروبی می‌شود و برنامه تصفیه شیمیایی و بلودان منظم لازم است.
تفاوت پکینگ فیلمی و نت اسپلش چیست؟ فیلمی بازده بالاتر دارد ولی به آب تمیز نیاز دارد؛ نت اسپلش در برابر گرفتگی مقاوم‌تر است و برای آب‌های کدر کاربرد دارد.
کدام بهتر است: مدار باز یا بسته؟ اگر هزینه اولیه و بازده حرارتی مهم است و آب می‌تواند در تماس با هوا باشد، مدار باز مناسب است. اگر سیال فرآیند باید تمیز بماند، مدار بسته ارجح است.
جمع‌بندی
برج خنک کننده مدار باز با بازده بالا و هزینه ساخت مناسب، یکی از پرکاربردترین گزینه‌های خنک‌سازی صنعتی است، به شرط اینکه ظرفیت درست انتخاب شود و آب مدار به‌طور منظم تصفیه شود. برای بررسی مشخصات فنی و مدل‌ها می‌توانید صفحه برج خنک کننده مدار باز را ببینید. شرکت رسام سرما نیز در تولید انواع برج خنک کننده مدار باز، مدار بسته و هیبریدی و ارائه خدمات تعمیرات فعالیت می‌کند.
