در چشم‌انداز جهانی امروز که پایداری و مدیریت بهینه انرژی از شعارهای تبلیغاتی به اصول استراتژیک کسب‌وکارها تبدیل شده‌اند، سیستم‌های سرمایش تراکمی به عنوان یکی از کانون‌های اصلی مصرف انرژی الکتریکی، تحت ذره‌بین مهندسی قرار دارند. بخش عمده‌ای از این مصرف، مستقیماً به کار ترمودینامیکی انجام شده توسط کمپرسور برای غلبه بر فشار تقطیر (Condensing Pressure) اختصاص دارد. این مقاله به صورت تحلیلی و مهندسی به این موضوع می‌پردازد که چگونه یک برج خنک کننده (Cooling Tower)، با بهره‌گیری هوشمندانه از اصول انتقال حرارت و جرم، به شکل چشمگیری این فشار را کاهش داده و منجر به صرفه‌جویی مستقیم و قابل توجه در مصرف برق چیلرهای آب خنک می‌شود. این یک سرمایه‌گذاری زیرساختی است که بازگشت آن در قبوض برق به وضوح قابل مشاهده و اندازه‌گیری است.

قلب سیستم تبرید و تحلیل کار کمپرسور

برای درک عمیق مکانیزم صرفه‌جویی، باید به دیاگرام فشار-آنتالپی (P-h) در چرخه تبرید تراکمی بخار رجوع کنیم. کار کمپرسور (Wc) مستقیماً متناسب با اختلاف آنتالپی مبرد بین خروجی و ورودی آن است. این اختلاف آنتالپی نیز به شدت تحت تأثیر “فشار بالابر” (Lift Pressure) قرار دارد؛ یعنی اختلاف فشار بین کندانسور (Pc) و اواپراتور (Pe).

به زبان ساده‌تر، کمپرسور باید گاز مبرد را از فشار پایین اواپراتور “پمپاژ” کرده و به فشار بالای کندانسور برساند تا در آنجا تقطیر شود. هرچه فشار در کندانسور بالاتر باشد، کمپرسور باید سخت‌تر کار کند و در نتیجه، برق بیشتری مصرف نماید. دمای تقطیر مبرد، تابعی مستقیم از دمای محیطی است که کندانسور با آن تبادل حرارت می‌کند. اینجاست که تفاوت بنیادین بین سیستم‌های هوا خنک و آب خنک آشکار می‌شود.

چیلر هوا خنک و محدودیت‌های دمای خشک

در چیلرهای هوا خنک، کندانسور مستقیماً با هوای محیط تبادل حرارت می‌کند. راندمان این تبادل حرارتی به دمای خشک هوا (Dry-Bulb Temperature) وابسته است. در یک روز گرم با دمای هوای ۴۰ درجه سانتی‌گراد، دمای سطح کویل‌های کندانسور باید به شکل قابل توجهی بالاتر از این مقدار (مثلاً ۵۰ تا ۵۵ درجه سانتی‌گراد) باشد تا انتقال حرارت ممکن شود. این دمای تقطیر بالا، فشار بسیار زیادی را در سمت کندانسور ایجاد کرده و کمپرسور را به مصرف حداکثری انرژی وامی‌دارد. ضریب عملکرد (COP) این سیستم‌ها در روزهای اوج گرما به شدت افت می‌کند.

چیلر آب خنک و پتانسیل دمای مرطوب

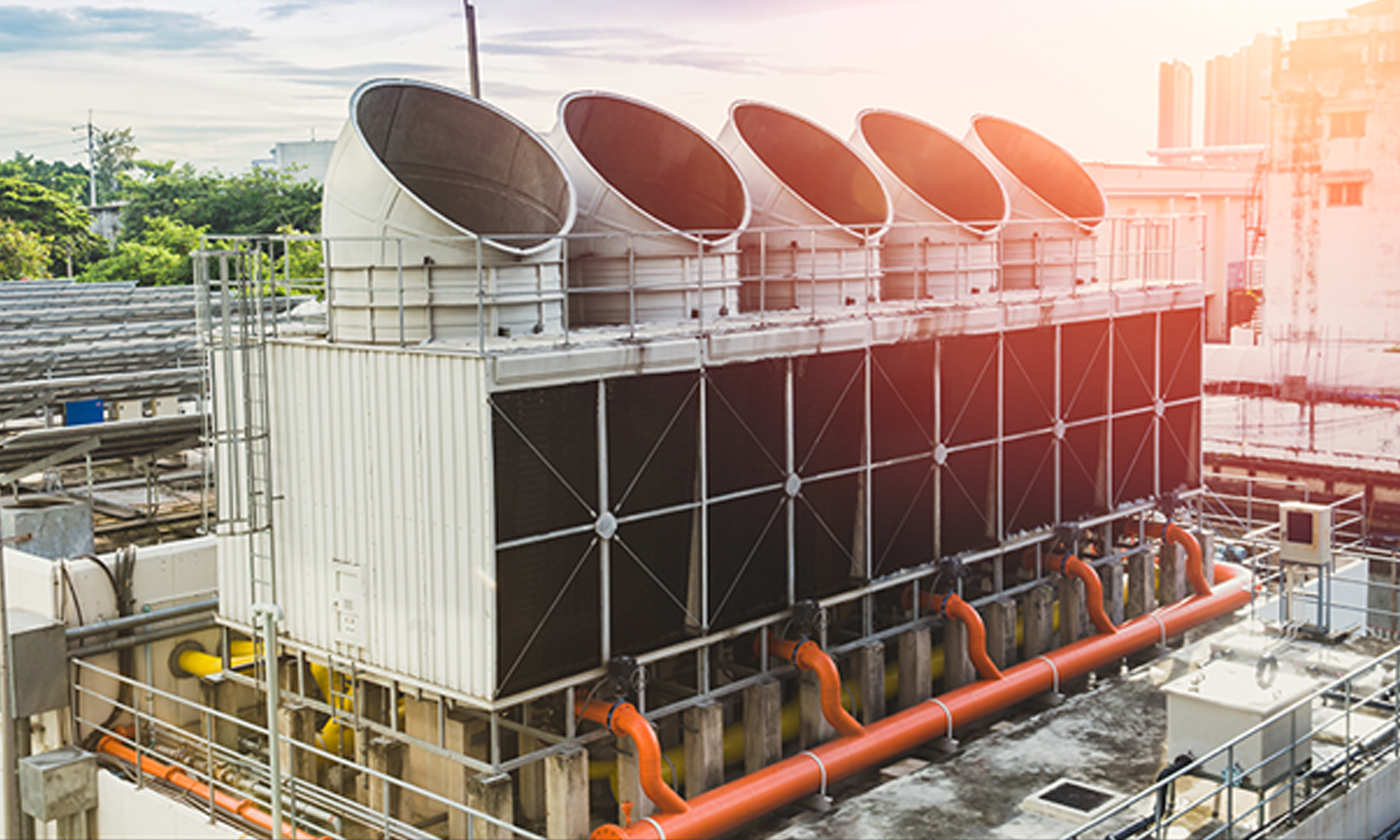

در سیستم‌های آب خنک، کندانسور چیلر گرمای خود را به یک مدار آب بسته منتقل می‌کند. این آب گرم سپس به برج خنک‌کننده پمپ می‌شود تا در آنجا خنک شود. برج خنک‌کننده یک شاهکار مهندسی مبتنی بر اصل سرمایش تبخیری است. این دستگاه با پاشش آب روی سطوح وسیع پکینگ و عبور جریان هوا از میان آن، باعث تبخیر بخش کوچکی از آب می‌شود. انرژی مورد نیاز برای این تبخیر (گرمای نهان تبخیر) از آب باقی‌مانده گرفته شده و دمای آن را به شدت کاهش می‌دهد.

نکته کلیدی و تمایز اصلی اینجاست: حد ترمودینامیکی این فرآیند، دمای مرطوب هوا (Wet-Bulb Temperature) است. دمای مرطوب، که همیشه از دمای خشک پایین‌تر است (مگر در رطوبت نسبی ۱۰۰٪)، پتانسیل واقعی خنک‌کاری هوا را نشان می‌دهد.

تحلیل یک سناریوی واقعی در یک منطقه با دمای خشک ۴۰ درجه سانتی‌گراد و رطوبت نسبی ۲۰٪، دمای مرطوب حدود ۲۲ درجه سانتی‌گراد است. یک برج خنک‌کننده با طراحی مناسب می‌تواند به راحتی آبی با دمای ۲۷ درجه سانتی‌گراد (یعنی با Approach ۵ درجه) تولید کند. این آب ۲۷ درجه‌ای وارد کندانسور چیلر شده و دمای تقطیر مبرد را در محدوده ۳۲ تا ۳۵ درجه سانتی‌گراد نگه می‌دارد.

مقایسه مستقیم نتایج

• دمای تقطیر در سیستم هوا خنک: ~۵۵ درجه سانتی‌گراد
• دمای تقطیر در سیستم آب خنک: ~۳۵ درجه سانتی‌گراد

این اختلاف ۲۰ درجه‌ای در دمای تقطیر، به معنای کاهش چشمگیر فشار بالابر (Lift Pressure) و در نتیجه، کاهش مستقیم کار کمپرسور است. طبق یک قاعده مهندسی معتبر، به ازای هر ۱ درجه فارنهایت (معادل ۰.۵۶ درجه سانتی‌گراد) کاهش در دمای تقطیر، مصرف انرژی کمپرسور حدود ۱.۵ تا ۲ درصد کاهش می‌یابد. این یعنی در سناریوی ما، سیستم آب خنک می‌تواند بین ۳۰ تا ۵۰ درصد در مصرف برق چیلر صرفه‌جویی کند.

کاربرد برج خنک کننده  در مقیاس صنعتی

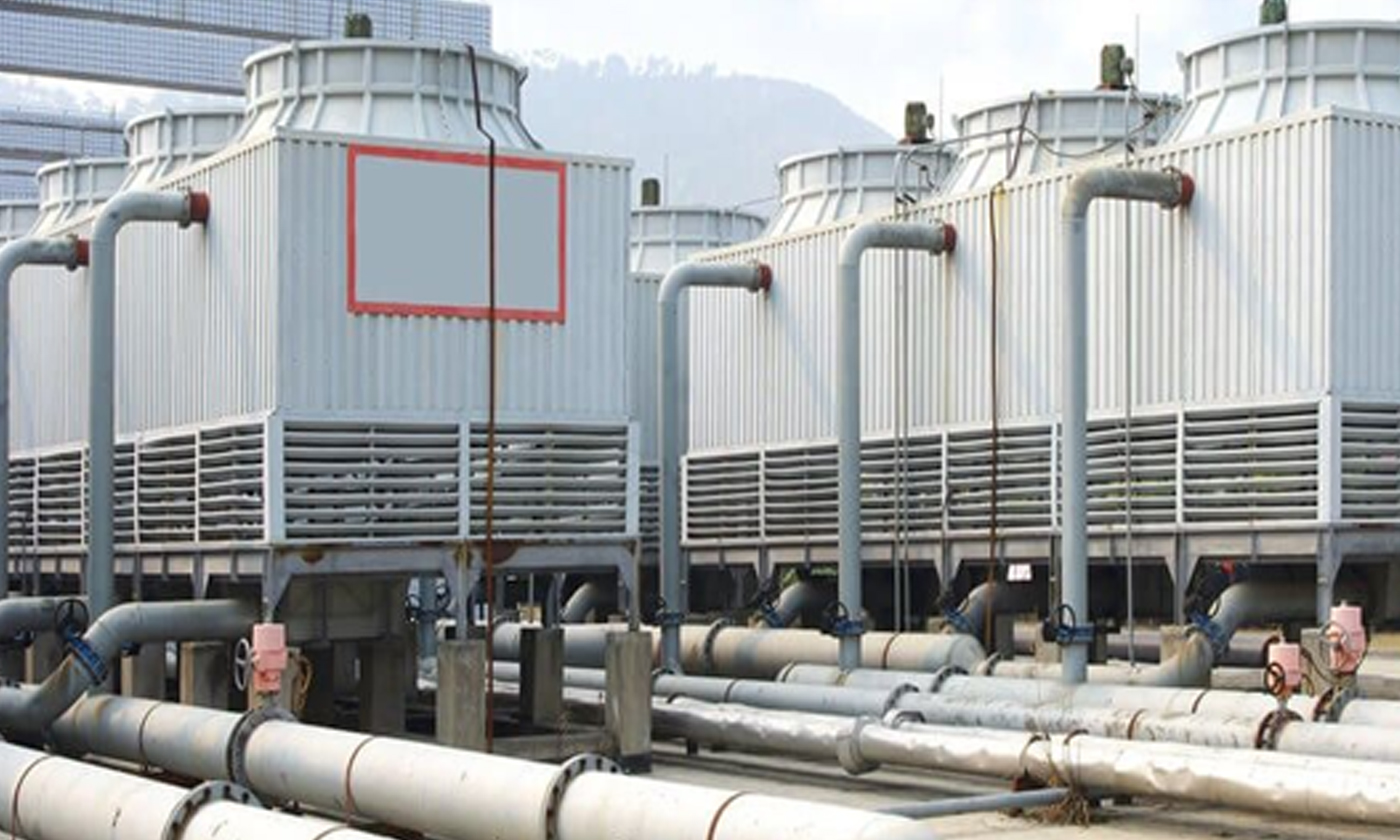

این اصل بنیادین صرفه‌جویی، محدود به سیستم‌های تهویه مطبوع نیست. در حقیقت، برج خنک کننده صنعتی یکی از ارکان اصلی بهره‌وری در صنایع فرآیندی است. صنایعی مانند پتروشیمی، فولاد، تزریق پلاستیک، تولید مواد غذایی و نیروگاه‌ها، حرارت عظیمی تولید می‌کنند که باید به صورت پیوسته دفع شود. در این بخش‌ها، پایداری دمای آب خنک برای کیفیت محصول و سلامت تجهیزات حیاتی است. برج‌های خنک‌کننده صنعتی با ساختار مقاوم، قابلیت کارکرد دائم و طراحی متناسب با آب‌های فرآیندی، این نیاز را با بالاترین راندمان انرژی برآورده می‌سازند.

تحلیل اقتصادی پیشرفته و هزینه چرخه عمر

هنگام مقایسه دو سیستم، تحلیل نباید به هزینه اولیه (CAPEX) محدود شود. یک تحلیل مهندسی دقیق بر اساس هزینه چرخه عمر (Life Cycle Cost) انجام می‌شود که شامل هزینه‌های عملیاتی (OPEX) نیز هست.

مطالعه موردی با ظرفیت ۴۰ تن تبرید یک پروژه با بار برودتی ۴۰ تن (حدود ۱۴۰ کیلووات) را در نظر بگیرید.

• سیستم هوا خنک: با نسبت بهره‌وری انرژی (EER) حدود ۹ (معادل COP ~۲.۶)، مصرف برق آن حدود ۱۵.۵ کیلووات بر تن یا در مجموع ۵۴ کیلووات خواهد بود.
• سیستم آب خنک: با EER حدود ۱۵ (معادل COP ~۴.۴)، مصرف برق آن (شامل چیلر+پمپ+فن برج) حدود ۹.۳ کیلووات بر تن یا در مجموع ۳۲ کیلووات است.

اختلاف مصرف ۲۲ کیلووات در هر ساعت است. برای یک کارکرد معادل ۲۰۰۰ ساعت در سال، این به معنای ۴۴,۰۰۰ کیلووات‌ساعت صرفه‌جویی سالانه است. با توجه به تعرفه‌های فزاینده برق صنعتی و تجاری، و همچنین هزینه‌های مربوط به دیماند (Peak Demand)، هزینه اولیه بالاتر سیستم آب خنک به سرعت جبران می‌شود. برای برآورد دقیق‌تر هزینه اولیه، می‌توان قیمت برج خنک کننده 40 تن را به عنوان یک جزء کلیدی در محاسبات وارد کرد. دوره بازگشت سرمایه (ROI) برای این جایگزینی معمولاً بین ۲ تا ۴ سال تخمین زده می‌شود.

بهینه‌سازی عملکرد و افزایش صرفه‌جویی

دستیابی به حداکثر صرفه‌جویی تنها به انتخاب سیستم آب خنک ختم نمی‌شود، بلکه نیازمند بهره‌برداری هوشمندانه از برج خنک‌کننده است. استفاده از درایوهای فرکانس متغیر (VFD) بر روی الکتروموتور فن برج، این امکان را فراهم می‌کند تا سرعت فن متناسب با بار لحظه‌ای و دمای محیط تنظیم شود. این کار به ویژه در ساعات کم‌باری یا فصول خنک‌تر، از کارکرد فن با حداکثر توان جلوگیری کرده و مصرف انرژی سیستم هوادهی را به شدت کاهش می‌دهد. علاوه بر این، برنامه‌های منظم نگهداری و تعمیرات (PM)، شامل بازرسی و تمیزکاری نازل‌ها، پکینگ‌ها و حوضچه، تضمین می‌کند که راندمان انتقال حرارت دستگاه در سطح طراحی اولیه باقی بماند و از افت عملکرد جلوگیری شود.

ملاحظات تکمیلی و مدیریت مصرف آب

مصرف آب در برج‌های خنک‌کننده یک پارامتر قابل مدیریت است. با استفاده از قطره‌گیرهای با راندمان بالا برای به حداقل رساندن هدررفت پرتابی (Drift Loss) و سیستم‌های کنترل اتوماتیک بلودان (Blowdown) بر اساس سختی آب (TDS)، می‌توان مصرف آب جبرانی (Make-up) را بهینه کرد. در ترازوی مقایسه هزینه آب و هزینه برق، تقریباً همیشه بهینه‌سازی مصرف انرژی اولویت اقتصادی بالاتری دارد.

یک تصمیم مهندسی استراتژیک

برج خنک‌کننده یک انتخاب لوکس نیست؛ بلکه یک ضرورت مهندسی برای دستیابی به بهره‌وری پایدار انرژی است. این دستگاه با کاهش دمای تقطیر در کندانسور چیلرهای آب خنک، به طور مستقیم کار کمپرسور را کاهش داده و منجر به صرفه‌جویی قابل توجهی در مصرف برق می‌شود. در دورانی که هزینه‌های انرژی بخش بزرگی از هزینه‌های عملیاتی را تشکیل می‌دهد، سرمایه‌گذاری در یک سیستم سرمایشی مبتنی بر برج خنک کننده، تصمیمی هوشمندانه است که هم منافع اقتصادی کوتاه‌مدت و هم پایداری بلندمدت زیست‌محیطی را تضمین می‌کند.
