تجهیزات پسیو شبکه اجزای کلیدی زیرساخت‌های شبکه هستند که وظیفه انتقال داده بین دستگاه‌های مختلف را بر عهده دارند. برخلاف تجهیزات اکتیو شبکه که سیگنال‌ها را تغییر می‌دهند، تجهیزات پسیو صرفاً بستر انتقال را فراهم می‌کنند و مستقیماً بر داده‌ها تأثیر نمی‌گذارند. در ادامه به معرفی برخی از این تجهیزات می‌پردازیم.
۱. کابل‌های شبکه و اهمیت آن‌ها در زیرساخت پسیو
کابل‌ها به‌عنوان اصلی‌ترین رسانه انتقال داده، انواع مختلفی دارند که بسته به نیازهای مختلف شبکه مورد استفاده قرار می‌گیرند.

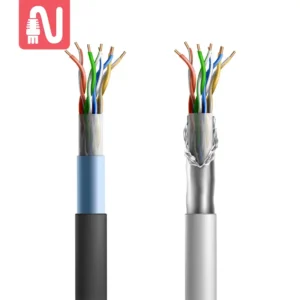

۱.۱. کابل‌های مسی (Twisted Pair)
کابل‌های مسی پرکاربردترین نوع کابل‌های شبکه هستند که در دسته‌های مختلفی مانند CAT5e، CAT6، CAT6a و CAT7 قرار می‌گیرند. این کابل‌ها از جفت سیم‌های تابیده‌شده تشکیل شده‌اند که نویز و تداخل الکترومغناطیسی را کاهش می‌دهد.
- کابل‌های CAT6 UTP: متداول‌ترین کابل در شبکه‌های محلی (LAN) است که می‌تواند سرعتی تا ۱ گیگابیت بر ثانیه را تا مسافت ۹۰ متر پشتیبانی کند.
- کابل‌های CAT6a و CAT7: برای سرعت‌های بالاتر تا ۱۰ گیگابیت بر ثانیه در مسافت‌های کوتاه استفاده می‌شوند و معمولاً دارای شیلد محافظتی برای کاهش نویز هستند.
۱.۲. کابل‌های فیبر نوری (Fiber Optic)
کابل‌های فیبر نوری برای انتقال داده‌ها با سرعت بسیار بالا و در مسافت‌های طولانی‌تر استفاده می‌شوند. این کابل‌ها از پالس‌های نوری به جای سیگنال‌های الکتریکی بهره می‌برند و دارای دو نوع اصلی هستند:
- فیبر نوری Single-Mode (SMF): برای مسافت‌های طولانی (بیش از ۱۰ کیلومتر) کاربرد دارد.
- فیبر نوری Multi-Mode (MMF): مناسب برای مسافت‌های کوتاه‌تر (چند صد متر) و استفاده در شبکه‌های داخلی.
۲. تجهیزات جانبی پسیو شبکه
علاوه بر کابل‌ها، تجهیزات جانبی مختلفی برای بهبود عملکرد و مدیریت زیرساخت شبکه استفاده می‌شوند. این تجهیزات شامل پچ پنل‌ها، کیستون‌ها، فیس پلیت‌ها، رک‌ها و کابل‌منجمنت‌ها هستند.

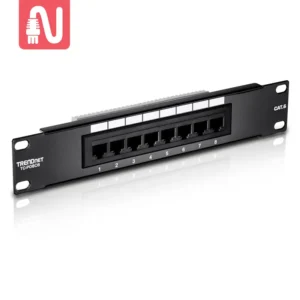

۲.۱. پچ پنل (Patch Panel)
پچ پنل‌ها تجهیزات مدیریتی هستند که کابل‌های شبکه را به یکدیگر متصل می‌کنند و به‌عنوان نقطه مرکزی ارتباطات در شبکه عمل می‌کنند. انواع پچ پنل‌ها عبارتند از:
- پچ پنل UTP: برای کابل‌های شبکه معمولی بدون شیلد استفاده می‌شود.
- پچ پنل SFTP یا STP: برای کابل‌های شیلددار استفاده می‌شود تا از نویزهای الکترومغناطیسی جلوگیری کند.
۲.۲. کیستون و فیس پلیت (Keystone & Face Plate)
- کیستون (Keystone Jack): یک ماژول کوچک است که درون فیس پلیت‌ها یا پچ پنل‌ها قرار می‌گیرد و امکان اتصال آسان کابل‌های شبکه را فراهم می‌کند.
- فیس پلیت (Face Plate): صفحه‌ای است که کیستون‌ها روی آن نصب می‌شوند و معمولاً روی دیوار یا باکس‌های شبکه نصب می‌شود.
۲.۳. رک‌های شبکه و تجهیزات جانبی
رک‌ها برای سازماندهی و نگهداری تجهیزات پسیو و اکتیو شبکه استفاده می‌شوند. این محفظه‌های فلزی به تجهیزات شبکه نظم داده و امکان تهویه مناسب را فراهم می‌کنند.
- رک دیواری (Wall Mount Rack): برای شبکه‌های کوچک و دفاتر مناسب است.
- رک ایستاده (Floor Standing Rack): برای دیتاسنترها و شبکه‌های بزرگ استفاده می‌شود.
۳. اتصالات و کانکتورهای شبکه
اتصالات شبکه شامل کانکتورها، پچ کوردها و آداپتورها می‌شوند که برای ارتباط میان تجهیزات مختلف مورد استفاده قرار می‌گیرند.
۳.۱. پچ کوردهای شبکه
پچ کوردها کابل‌های کوتاه‌تری هستند که برای اتصال بین دستگاه‌های شبکه (مانند سوئیچ، روتر، کامپیوتر و پچ پنل) استفاده می‌شوند. این کابل‌ها معمولاً در اندازه‌های ۱ تا ۵ متر موجود هستند.
۳.۲. کانکتورهای فیبر نوری
اتصالات فیبر نوری شامل انواع مختلفی از کانکتورها مانند LC، SC، ST و MPO هستند که بسته به نوع شبکه و تجهیزات مورد استفاده قرار می‌گیرند.
۴. مزایای استفاده از تجهیزات پسیو باکیفیت
استفاده از تجهیزات پسیو باکیفیت مزایای بسیاری دارد که در بهبود عملکرد شبکه تأثیر بسزایی دارد:
- افزایش سرعت و پهنای باند شبکه: کابل‌های با کیفیت و استاندارد، از تداخل و افت سیگنال جلوگیری می‌کنند.
- کاهش هزینه‌های تعمیر و نگهداری: استفاده از تجهیزات استاندارد موجب کاهش خرابی‌ها و هزینه‌های جانبی می‌شود.
- امنیت بیشتر و کاهش نویزهای الکترومغناطیسی: به‌ویژه در محیط‌هایی که تجهیزات الکترونیکی زیادی وجود دارد.
ادامه مطلب
چکیده مقاله ای که در بالا مطالعه نموده اید بخشی از مقاله اصلی معرفی تجهیزات پسیو شبکه است که می توانید در سایت تجهیزات شبکه و در لینک زیر بطور کامل مطالعه بفرمایید:
